單組份噴涂設備系統（含加熱噴涂）
概述：
應用于單組份液料的噴涂
不同的配置能滿足不同噴涂：空氣輔助無氣噴涂、無氣噴涂、空氣噴涂
選配不同的噴槍可實現：自動噴涂、手動噴涂
可選加熱：桶式加熱，管路加熱，全程加熱，加熱部位無電，更安全防爆
高粘稠液料（比如PVC）可選：DJ72系列主機加高霧化高壓力無氣式噴槍
常用噴涂設備簡介：
空氣輔助無氣噴涂：環保、飛濺浪費少、高效、霧化細膩涂層裝飾性好。
典型運用于：高檔木器，精密機械，重工機械面漆，部分輪轂等，對表面裝飾性要求較高，又要求環保高效的噴涂運用。
無氣噴涂：環保、液料飛濺浪費少、高效、涂層裝飾性一般。
典型運用于：車底底盤PVC，集裝箱，船舶，鋼結構，重型機械等，對表面裝飾性要求不高，側重要求重防腐、環保、高效的噴涂運用。
空氣噴涂：不環保、飛濺浪費多、霧化細膩、涂層薄、涂層裝飾性很好。
典型運用于：手機外殼，顯示器，電視外殼，車燈罩，保險杠，汽車內飾塑料件，精密小件等，對表面裝飾性要求很高、涂層薄、或者小件少量的噴涂。
部分單組份主機泵參考圖：
低壓泵含攪拌桶套裝
型號：WD5/WD7-AT
用于空氣噴涂
高壓泵含穩壓閥套裝
型號：WD40/WD46/WD69-HPV
用于空氣輔助無氣或無氣
中壓泵含攪拌桶套裝
型號：WD34-AT
用于空氣輔助無氣
超高粘稠料泵含過濾器
型號：DJ72-TH1
用于超高粘稠比如PVC
超高粘稠料泵含加熱及過濾器
型號：DJ72-TH1-HOT
用于超高粘稠比如膠料等
超高粘稠料泵含大壓盤及調壓閥
型號：DJ575-HPV
用于超高粘稠55加侖桶裝料
部分噴槍及相關附件參考圖：
手動空氣輔助噴槍
自動空氣輔助噴槍
手動無氣噴槍
自動無氣噴槍
高壓手調調壓閥
高壓氣調調壓閥
高壓背壓閥
手動空氣噴槍
自動空氣噴槍
自動換色閥或自動換色清洗閥
部分單組份噴涂泵型號、配置、參數一覽表
| 單泵型號 | 可接噴槍 | 適應液料 | 壓力范圍 | 壓力比 | 每往復理論排量 | 使用氣壓 |
| WD5- WD7- |
空氣 | 低粘度常規 | 0-30Bar 0-42Bar |
5:1 7:1 |
352cc 200cc |
3-6Bar |
| WD34- | AA、AL | 中低粘度常規 | 0-204Bar | 34:1 | 73 cc | 3-6Bar |
| WD46- WD46-TT- |
AA, AL | 中低粘度常規、或含少量微粉 | 0-276Bar | 46：1 | 200 cc 240 cc |
3-6Bar |
| WD69- | 無氣噴槍 | 高粘度常規液料 | 0-414Bar | 69:1 | 145 cc | 3-6Bar |
| WD40- | 無氣噴槍 | 中低粘度含微粉液料、常規 | 0-240Bar | 40:1 | 352 cc | 3-6Bar |
| DJ72-TH1 | 無氣噴槍 | 超高粘稠、PVC | 0-432Bar | 72:1 | 200 cc | 3-6Bar |
| DJ72-TH2 | 無氣噴槍 | 超高粘稠、PVC | 0-432Bar | 72:1 | 200 cc | 3-6Bar |
| DJ575 | 無氣噴槍 | 超高粘稠、PVC | 0-432Bar | 72:1 | 200 cc | 3-6Bar |

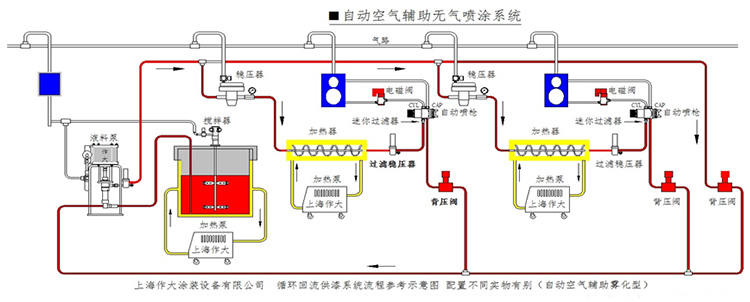

加熱噴涂系統配置流程參考示意圖（用戶配置和要求不同，與圖會有所不同）：
